NTFS 메타데이터 파일
1. NTFS 메타 데이터 파일
메타 데이터 파일(Meta Data File)이란 NTFS가 볼륨을 관리하기 위해서 사용하는 시스템 파일을 말한다. NTFS는 다른 일반적인 파일시스템들처럼 볼륨을 관리하는 데이터들을 따로 영역을 두고 있는 것이 아니라 파일의 형태로 관리하고 있다. 파일의 형태로 관리하기 때문에 NTFS는 확장성이 좋으며, 정해진 볼륨의 형태가 없다는 점이 특징이다.
1.1. 메타 데이터 파일 종류
메타 데이터 파일들은 일반적인 파일들과 구분 짓기 위해 이름 앞쪽에 ‘$’로 표시한다. 또한 속성 이름들과 구분 짓기 위해서 첫 글자를 제외한 나머지는 전부 소문자로 적는다(단, $MFT 메타 데이터 파일은 전부 대문자로 이루어져있다). 메타 데이터 파일들의 내용은 볼륨의 어느 위치에 존재해도 상관없다. 그러나 MFT Entry 위치는 고정되어 있으며, 그 위치는 다음 표에서 설명하는 것과 같다.
| Entry Num | File Name | 설명 |
| 0 | $MFT | MFT을 담고 있는 파일 |
| 1 | $MFTMirr | MFT 파일의 백업본 |
| 2 | $LogFile | 트랜잭션 저널 기록 |
| 3 | $Volume | 볼륨의 레이블, 버전 등 볼륨에 대한 정보 |
| 4 | $AttrDef | 인자 값, 이름, 크기 등 여러 속성 |
| 5 | . | 볼륨의 루트 디렉토리 |
| 6 | $Bitmap | 볼륨의 클러스터 할당 관리 정보 보유 |
| 7 | $Boot | 부트 레코드 영역의 정보 |
| 8 | $BadClus | 배드 클러스터에 대한 정보 |
| 9 | $Secure | 파일들의 보안, 접근 권한에 대한 정보 |
| 10 | $Upcase | 모든 유니코드 문자의 대문자 보유 |
| 11 | $Extend | 추가적인 확장 디렉토리 정보 (Windows는 일반적으로 이 디렉토리 안에 어떠한 정보도 담고 있지 않음) |
| 12~15 | 사용 안 함 | 비어 있음 |
| 16~23 | 사용 안 함 | 비어 있음 |
| 상관 없음 | $Objld | 파일 고유의 ID 정보(Win 2000 이상) |
| 상관 없음 | $Quota | 사용량 정보(Win 2000 이상) |
| 상관 없음 | $Reparse | Reparse Point에 대한 정보(Win 2000 이상) |
| 상관 없음 | $UsnJrnl | 파일이나 디렉토리 변경사항 기록(Win 2000이상) |
| 24~ | 일반 파일 | 일반적인 파일이나 디렉토리 |
MFT Entry 0～15번까지 총 16개의 MFT Entry는 시스템용으로 예약되어 있으며, 일반 사용자의 파일이 위치할 수 없다. 비어 있는 MFT Entry들은 $MFT 메타 데이터 파일의 내용이 매우 조각화되어 Run List의 크기가 방대해져 MFT Entry 하나로는 정보를 다 담기가 힘들 경우에 이용된다.
1.2. $MFT
NTFS에서 가장 중요한 파일을 꼽으라면 바로 $MFT 파일일 것이다. 이 파일은 MFT를 담고 있는 파일이다.
| 속성 타입 | 속성 이름 | 설명 |
| $STD_INFO | 이름 없음 | 모든 파일에 존재하는 속성 |
| $FILE_NAME | $MFT | 파일 이름 |
| $DATA | 이름 없음 | MFT |
| $BITMAP | 이름 없음 | MFT Entry의 할당 정보 |
$MFT는 Non-Resident 속성으로 속성의 내용을 MFT Entry 안에 담아두는 것이 아니라 외부에 별도로 클러스터를 할당받아서 데이터를 담아두게 된다. 그렇기 때문에 $MFT 파일의 $DATA 속성의 Run List를 MFT가 저장되어 있는 클러스터와 일치하게 설정할 수 있다.

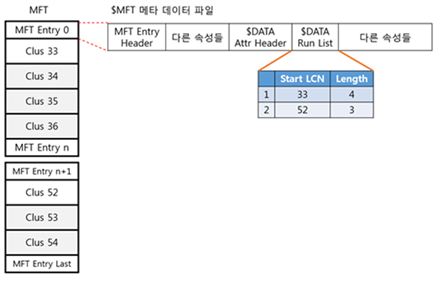

그림을 살펴보면, $MFT 파일의 $DATA 속성의 Run List에 적혀있는 클러스터 주소와 MFT의 할당 클러스터가 일치하는 것을 알 수 있다. 이런 방식으로 NTFS는 MFT를 관리하고 있으며, $MFT 파일의 $DATA 속성을 조사하면 MFT가 저장되어 있는 클러스터들을 파악 할 수 있다. 이 파일은 $BITMAP 속성을 담고 있는데, 이 파일에서 $BITMAP 속성은 MFT Entry의 할당을 관리하기 위해 사용된다. 어떤 MFT Entry가 할당되어 있으면 그에 해당하는 $BITMAP 속성의 bit가 1로 설정되고, 비어있다면 0으로 설정된다.
1.2.1. MFT Zone
이론적으로 MFT를 담고 있는 클러스터가 볼륨에 흩어져 있어도 상관없지만, MFT와 같이 매우 중요한 데이터를 담는 클러스터들이 산개할 경우 성능이나 관리 차원에서 좋지 않다. 따라서 Windows에서는 MFT Zone 영역을 설정해두고 있다.
MFT Zone은 Windows가 미래에 MFT의 크기가 커질 것을 예상하여 최대한 다른 파일을 담지 않고 비워두는 영역으로 보통 볼륨의 12.5%정도를 할당한다. 만약 MFT Zone으로 비워둔 영역을 제외한 영역을 다 사용해 버렸을 경우 MFT Zone 영역이라도 일반 파일을 담는다.
1.3. $MFT Mirr
MFT Entry의 처음 부분에 담겨 있는 메타 데이터 파일들은 매우 중요하기 때문에 해당 정보가 훼손되면 큰 문제가 발생한다. 때문에 NTFS는 중요한 메타 데이터 파일들을 MFT Entry의 복사본을 $MFT Mirr에 따로 보관하고 있다.
| 속성 타입 | 속성 이름 | 설명 |
| $STD_INFO | 이름 없음 | 모든 파일에 존재하는 속성 |
| $FILE_NAME | $MFT | 파일 이름 |
| $DATA | 이름 없음 | 중요한 MFT Entry들의 사본 저장 |
$MFT Mirr는 최소한 처음 4개 이상의 MFT Entry 복사본을 자신의 $DATA 속성에 담고 있다. 단지 메타 데이터 파일의 MFT Entry 내용의 복사본을 가지고 있기 때문에 MFT Entry의 내용만 복구 할 수 있다. 볼륨의 클러스터 크기가 MFT Entry 크기의 4배인 경우(즉, 클러스터 크기가 4KB), $MFT Mirr 파일은 0~3번 MFT Entry의 백업본을 저장하고 있다. 만약 클러스터 크기가 4KB보다 크다면 $MFT Mirr 파일은 한 클러스터에 들어갈 만큼의 MFT Entry의 백업본을 저장한다.
1.4. $LogFile
$LogFile은 MFT Entry 2번에 담겨 있다. 이 파일은 볼륨에서 일어나는 트랜잭션에 대한 정보를 담고 있다. 현재 $LogFile은 완벽히 분석되지 않은 상태이므로 NTFS를 구현할 때 이용할 수 없는 기능이다. 본 문서에서는 이 파일의 상위 수준의 구조와 동작 방식에 대해 알아본다.
1.4.1. $LogFile 파일의 저널링 방식
NTFS는 로깅(Logging)이라는 저널링(journaling) 기법을 이용한다. 저널링이란 만약 1,2,3 순서대로 수행되어야 할 경우 2번이나 3번에서 행위를 시작하는 시점에 특정 문제로 인해 수행이 되지 못하면 정상적으로 수행되지 못한 경우이다. 이때 1,2,3번을 수행하기 전으로 되돌려 상태를 정상화 하는 것이다. 데이터의 안전성이 중요한 데이터 베이스에서 이용된 기법으로 이를 고급 파일 시스템에도 도입하였다.
$LogFile의 $DATA 속성은 언제나 Non-Resident 형태로 되어 있으며 위 그림과 같은 구조로 이루어져 있다. 앞쪽의 재시작 구역(Restart Area)이라고 불리는 곳과 나머지 로깅 구역(Logging Area)으로 불리는 2영역으로 나뉜다. 재시작 구역은 마지막으로 정보가 수정되었던 영역을 가리키고 있는 영역으로 NTFS가 마지막으로 수행했던 일이 무엇인지를 조사하기 위해 모든 로그를 처음부터 조사하지 않도록 해준다. 로깅 구역에는 일어난 트랜잭션의 기록을 저장하고 있게 된다. 로깅 구역이 끝까지 다 차버리면 다시 처음으로 돌아가서 기록을 하게 된다.
$DATA 속성의 크기는 볼륨의 약 1~2%로 고정되며, 더 이상 증가하지 않는다. MFT Entry Header에는 LSN 항목이 있는데 로깅 구역에서 자신의 MFT Entry에 관련된 트랜잭션 정보를 담는 위치 값을 가진다.
1.5. $Volume
$Volume 파일은 볼륨에 대한 정보를 담고 있는 메타 데이터 파일이다. 이 파일의 MFT Entry 주소는 3번이며, 다른 파일은 가지고 있지 않은 특별한 속성을 가지고 있다. 첫 번째는 $Volume_NAME이라는 속성으로 볼륨의 이름을 담고 있다. 이 속성이 담고 있는 볼륨의 UTF-16으로 인코딩 되어 있다. 두 번째는 $VOLUME_INFORMATION이라는 속성으로 NTFS의 버전 정보를 담고 있는 속성이다. 위 2가지 속성은 메타 데이터 파일에만 존재하며 $DATA는 아무런 정보를 담고 있지 않다.
1.5.1. $VOLUME_NAME 속성
| · 속성 Type ID : 96 · 크기 : 최소 2Byte ~ 최대 256Byte · 언제나 Resident 형식 |
이 속성이 담을 수 있는 최대 Byte 수는 256Byte이다. 그런데 유니코드는 2Byte 형식의 문자열이므로 볼륨 이름이 가질 수 있는 최대 길이는 128문자이다.
| 위치(Offset) | 크기(Byte) | 설명 |
| ~ | 속성 헤더 | |
| 0 ~ | 가변적 | 볼륨 이름 |
1.5.2. $VOLUME_NAME 속성
| · 속성 Type ID : 112 · 크기 : 최소 12Byte ~ 최대 12Byte · 언제나 Resident 형식 |
| 위치(Offset) | 크기(Byte) | 설명 |
| ~ | 속성 헤더 | |
| 0~7 | 8 | 사용 안 함 |
| 8 | 1 | Major Version |
| 9 | 1 | Minor Version |
| 10~11 | 2 | Flags |
이 속성은 볼륨의 버전과 정보를 담고 있는 속성이다. 버전은 메이저 버전과 마이너 버전 두 가지가 존재하는데, 볼륨을 포맷하면 운영체제별로 다음과 같은 값들이 저장된다.
| 운영체제 | Major Version | Minor Version |
| Windows NT | 1 | 2 |
| Windows 2000 | 3 | 0 |
| Windows XP | 3 | 1 |
| Flag 값 | 설명 |
| 0x0001 | Dirty |
| 0x0002 | Resize LogFile |
| 0x0004 | Upgrade on Mount |
| 0x0008 | Mounted on NT4 |
| 0x0010 | Delete USN underway |
| 0x0020 | Repair Object IDs |
| 0x8000 | Modified by chksdk |
위 항목 중에서 살펴볼만한 값은 0x0001을 가지는 Dirty 값이다. 만약 이 값이 1이라면 Windows는 부팅 중에 chkdsk(디스크 검사)를 수행하게 된다.
1.6. $AttrDef
$AttrDef는 MFT Entry 4번에 존재하며, 볼륨에서 사용되는 모든 속성에 대한 여러 가지 정보(속성에 대한 Type ID, 이름 등)를 담고 있다. 이 파일이 이런 정보를 담고 있도록 따로 속성이 존재하는 것은 아니며, $DATA 속성의 내용을 분석해야 한다.
| 속성 타입 | 속성 이름 | 설명 |
| $STD_INFO | 이름 없음 | 모든 파일에 존재하는 속성 |
| $FILE_NAME | $AttrDef | 파일 이름 |
| $SECURITY_DESCRIPTOR | 이름 없음 | 보안 관련 정보 |
| $DATA | 이름 없음 | AttrDef Entry 보유 |
이 파일의 $DATA 속성은 아래 표에서 설명하고 있는 AttrDef Entry라고 불리는 구조체들을 담고 있다. AttrDef Entry는 속성의 종류만큼 존재한다.
| 위치(Offset) | 크기(Byte) | 설명 |
| 0~127 | 128 | 속성 이름 |
| 128~131 | 4 | 속성 Type ID |
| 132~135 | 4 | Display Rule |
| 136~139 | 4 | Collation Rule |
| 140~143 | 4 | Flags |
| 144~151 | 8 | 속성의 최소 크기 |
| 152~159 | 8 | 속성의 최대 크기 |
위 표에서 보여준 구조체가 각각의 속성마다 하나씩 존재하고 있다. 위 표에 존재하는 항목 중에는 ‘속성 Type ID’라는 항목이 있다. NTFS의 모든 속성의 Type ID 값은 기본적으로 정해져 있지만, 이 항목을 통해서 특정 속성의 Type ID를 자신이 원하는 값으로 다시 정의할 수 있다. Display Rule 항목에는 언제나 0 값이 저장되어 있다. Collation Rule 항목에도 아래와 같은 값들이 들어갈 수 있지만 아직까지는 언제나 0 값이 들어간다.
| Flag 값 | 설명 |
| 0x00 | Binary |
| 0x01 | File Name |
| 0x02 | Unicode String |
| 0x10 | Unsigned Long |
| 0x11 | SID |
| 0x12 | Security Hash |
| 0x13 | Multiple Unsigned Longs |
Collation Rule에 들어가는 값은 해당 속성이 Index 정보를 담는데 사용되는 경우 Index Node들을 정렬하는 규칙으로 사용된다.
| Flag 값 | 설명 |
| 0x02 | Index 담기는 속성 |
| 0x40 | Resident 형식만 가능 |
| 0x80 | Non-Resident, Resident 모두 가능 |
Flags 항목의 값들은 해당 속성의 저장 형태와 Index 유무를 담고 있다. 어떤 속성의 Flag 값이 0x80이라면 속성은 언제나 Non-Resident라는 의미가 아니라 Resident와 Non-Resident 모두 가능하다는 의미이다.
1.7. 루트 디렉토리(.)
| 속성 타입 | 속성 이름 | 설명 |
| $STD_INFO | 이름 없음 | 모든 파일에 존재하는 속성 |
| $FILE_NAME | . | 파일 이름 |
| $SECURITY_DESCRIPTOR | 이름 없음 | 보안 관련 정보 |
| $DATA | $MountMgrdatabase | 볼륨에 대한 Reparse Point가 있을 때만 존재 |
| $INDEX_ROOT | $l30 | 디렉토리 Index의 Root Node 정보 |
| $INDEX_ALLOCATION | $l30 | 디렉토리 Index의 Node 보유 |
| $BITMAP | $l30 | Index Record의 할당 상태 관리 |
이 파일은 최상위 디렉토리인 루트 디렉토리에 대한 정보를 담고 있는 파일이다. 루트 디렉토리는 다른 디렉토리와는 다르게 검색의 시작점이 되는 중요한 디렉토리이므로 메타 데이터 파일에 해당한다. 루트 디렉토리의 MFT Entry는 반드시 5번 Entry에 위치해야 한다. NTFS에서 루트 디렉토리의 이름은 ‘.’이지만, 만약 볼륨이 이 디렉토리에 대한 Reparse Point를 가지고 있다면 다른 이름으로도 지정될 수 있다. 그것에 대한 정보는 $MountMgrDatabase 속성을 조사하면 알 수 있다. 루트 디렉토리는 그 위치가 최상위라는 것 외에 다른 모든 것이 일반적인 다른 디렉토리와 다를 것이 없다.
1.8. $Bitmap
$Bitmap 파일은 MFT Entry 6번에 담겨 있으며 해당 볼륨의 클러스터를 관리하고 있다. 할당 정보를 담고 있는 속성은 $DATA이며, 일반적으로 NTFS가 할당 정보를 관리하는데 사용하는 속성은 $BITMAP이지만, 클러스터의 할당정보를 담는 속성은 $DATA이다. 그 안에 담긴 내용은 $BITMAP 속성을 분석하는 방법과 동일하다.
| 속성 타입 | 속성 이름 | 설명 |
| $STD_INFO | 이름 없음 | 모든 파일에 존재하는 속성 |
| $FILE_NAME | $Bitmap | 파일 이름 |
| $DATA | 이름 없음 | 볼륨의 클러스터 할당 상태 정보 |
각각의 클러스터들은 메타 데이터 파일의 $DATA 속성의 하나의 bit와 각각 대응하게 된다. 할당되어 있다면 bit가 1이 되고, 비어 있다면 0이 된다.
| n번째 존재하는 바이트 | 해당 클러스터 |
| 00000001 | (n * 8) 번째 클러스터 |
| 00000010 | (n * 8) +1번째 클러스터 |
| 00000100 | (n * 8) +2번째 클러스터 |
| 00001000 | (n * 8) +3번째 클러스터 |
| 00010000 | (n * 8) +4번째 클러스터 |
| 00100000 | (n * 8) +5번째 클러스터 |
| 01000000 | (n * 8) +6번째 클러스터 |
| 10000000 | (n * 8) +7번째 클러스터 |
1.9. $Boot
$Boot는 MFT Entry 7번에 저장되어 있는 파일로 부트 레코드 영역을 담는다. $Data 속성은 언제나 Non-Resident 형식이며 Start LCN도 언제나 0번 클러스터로 고정되어 있다. 볼륨의 0번 클러스터에 부트 레코드가 담겨 있기 때문에 NTFS는 볼륨의 모든 부분을 클러스터로 관리하고 있음을 알 수 있다.
| 속성 타입 | 속성 이름 | 설명 |
| $STD_INFO | 이름 없음 | 모든 파일에 존재하는 속성 |
| $FILE_NAME | $Boot | 파일 이름 |
| $SECURITY_DESCRIPTOR | 이름 없음 | 보안 관련 정보 |
| $DATA | 이름 없음 | 부트 레코드 영역 보유 |
1.10. $BadClus
$BadClus 파일은 MFT Entry 8번에 존재한다. 평소 이 파일의 $DATA 속성은 볼륨과 동일한 크기로 사용 중인 것처럼 설정되어 있지만, Reparse 형태로 되어 있기 때문에 실제 볼륨상의 어떤 클러스터도 내용을 담고 있지 않다. 배드 클러스터가 생길 때마다 NTFS는 해당 클러스터를 이 파일의 Cluster Run에 추가한다. 이 파일에 연결된 클러스터들은 앞으로 절대 접근 하지 않는다.
| 속성 타입 | 속성 이름 | 설명 |
| $STD_INFO | 이름 없음 | 모든 파일에 존재하는 속성 |
| $FILE_NAME | $BadClus | 파일 이름 |
| $DATA | 이름 없음 | 사용하지 않음 |
| $DATA | $Bad | 배드 클러스터에 관한 정보 |
1.11. $UpCase
$Upcase 파일은 MFT Entry 10번에 존재한다. 이 파일의 $DATA 속성은 단순하게 유니코드 형식으로 된 문자열을 담고 있을 뿐이다. 파일 이름을 비교할 때 코드 페이지와 독립적으로 비교할 때 사용된다.
| 속성 타입 | 속성 이름 | 설명 |
| $STD_INFO | 이름 없음 | 모든 파일에 존재하는 속성 |
| $FILE_NAME | $UpCase | 파일 이름 |
| $DATA | 이름 없음 | 각각의 문자열 보유 |
| 오프셋 | 문자 |
| ~ | ~ |
| 0x82 | A |
| 0x84 | B |
| 0x86 | C |
| ~ | ~ |
1.12. $Objld
$Objld 파일은 MFT Entry가 고정되지 않으며, 어떤 MFT Entry에 존재하든지 상관 없다. 이 파일은 볼륨에 존재하는 모든 Object ID의 정보를 인덱스에 담는다. Object ID 값은 볼륨에 유일하게 존재하는 고유의 128bit ID 값이며, 어떤 파일이 존재하는 위치가 바뀌거나 파일 이름이 변경되어도 Object ID 값은 변하지 않는다. 따라서 자신이 찾는 파일을 추적할 때 유용하게 사용된다.
| 속성 타입 | 속성 이름 | 설명 |
| $STD_INFO | 이름 없음 | 모든 파일에 존재하는 속성 |
| $FILE_NAME | $Objld | 파일 이름 |
| $INDEX_ROOT | $O | Object ID에 관한 루트 인덱스 |
| $INDEX_ALLOCATION | $O | Object ID에 관한 인덱스 |
| $INDEX_ALLOCATION | $O | Index Record의 할당 정보 |
$Object 메타 데이터 파일은 볼륨에 존재하는 모든 Object ID정보를 인덱스화 시켜 놓고 있기 때문에 빠르게 원하는 파일을 검색할 수 있게 한다. 여기서 사용하는 인덱스 구조도 디렉토리 인덱스와 동일하며 Index Entry가 담는 내용만 다르다.
| 위치(Offset) | 크기(Byte) | 값 | 설명 | |
| 0x00 | 2 | 0x20 | Offset to Data | |
| 0x02 | 2 | 0x38 | Size of Data | |
| 0x04 | 4 | 0x00 | Padding | |
| 0x08 | 2 | 0x58 | Size of Index Entry | |
| 0x0A | 2 | 0x10 | Size of Index KEy | |
| 0x0C | 2 | Flags | ||
| 0x0E | 2 | 0x00 | Padding | |
| 0x10 | 16 | Key | GUID Object ID | |
| 0x20 | 8 | Data | MFT reference | |
| 0x28 | 16 | Data | GUID Birth Volume ID | |
| 0x38 | 18 | Data | GUID Birth Object ID | |
| 0x48 | 16 | Data | GUID Domain ID | |
| 마지막 8바이트 | 8 | $INDEX_ALLOCATION에서의 자식 노드 VCN(자식 노드가 있을 경우만) | ||
Key 값은 인덱스를 정렬하는 기준이 되는 값으로, 디렉토리 인덱스에서는 파일 이름이 Key 값이 되고, $ObId 인덱스에서는 Object ID 값이 Key 값이 된다. Index Entry를 제외한 Index Node Header나 Index Record Header의 구조는 디렉토리 인덱스와 동일하다.
| Flag 값 | 설명 |
| 0x01 | 자식 노드가 존재함 |
| 0x02 | 마지막 Index Entry |
1.13. $UsnJrnl
$UsnJrnl 파일은 메타 데이터 파일이긴 하지만 MFT Entry 어디에 위치해도 상관 없으며, 파일이나 디렉토리의 정보가 변경되면 그 기록을 담는다. $LogFile처럼 작업에 대한 기록을 남기는 점은 비슷하나 그 목적이 다르다. $LogFile의 경우 오류 복구가 목적이지만 $UsnJrnl 파일은 수행이 끝난 후 어떤 일이 일어났는지 만을 기록하고 있으면서 사용 목적도 어떤 일이 수행되었는지 확인하기 위한 것이다.
| 속성 타입 | 속성 이름 | 설명 |
| $STD_INFO | 이름 없음 | 모든 파일에 존재하는 속성 |
| $FILE_NAME | $UsnJrnl | 파일 이름 |
| $DATA | $J | 저널 데이터 |
| $DATA | $Max | 저널의 기본적인 정보 |
$UsnJrnl 파일은 어떤 일이 수행되었다는 정보만 담고 있으며, 세부적인 내용은 없다. $DATA라는 2개의 속성이 있는데 ‘$J’와 ‘$Max’이다.
1.13.1. $J 속성
저널 데이터를 담고 있는 $DATA 속성으로, 저널은 Journal Entry라 불리는 구조체들로 이루어져 있다. 각각의 Journal Entry는 파일이나 디렉토리의 변경 정보를 담고 있으며, 이 변경 정보는 순서대로 저장된다. 따라서 특정 시간대에 어떤 파일들이 변경되었는지를 조사하기가 수월하다. 이 속성은 크기가 줄지 않고 계속 증가하는데 물론 최대 허용 크기가 존재한다. 만약 이 속성의 내용이 최대 허용 크기를 다 채울 경우 데이터 앞쪽의 클러스터를 할당 해제함과 동시에 Sparse 형태로 변경한다. 그리고 새로운 클러스터를 할당받아 뒤쪽으로 붙인다. 이런 식으로 진행하면 실제 사용하는 클러스터의 개수는 변함이 없지만 이론적인 ‘$J’ 데이터 속성의 크기는 계속 증가하는 형식을 갖는다.
위 구조는 A라는 파일이 새로 생성되고, B라는 파일이 수정되었다는 내용을 나타낸 것이다. 모든 파일이나 디렉토리가 가진 속성인 $STANDARD_INFORMATION에는 USN이라는 항목이 있고, 이 항목은 저널 데이터에서 자신과 관련된 Journal Entry의 위치 값을 담고 있다. 이 값을 이용하면 저널 데이터 내에서 관련 있는 Journal Entry를 쉽게 찾을 수 있다. USN 이라는 값은 절대 줄지 않고 계속 증가하며, Sparse 영역을 포함한 저널 데이터의 맨 처음부터 계산한 위치 값을 담는다.
$UsnJrnl 파일의 기능은 매우 유용해 보이지만, 이 기능은 기본적으로 비활성화 되어있다. 또한 일반 응용 프로그램들도 이 기능을 활성/비활성화 시킬 수 있다. 때문에 그리 유용히 쓰이지 못할 수도 있는 기능이다.
| 위치(Offset) | 크기(Byte) | 설명 |
| 0x00 | 4 | 해당 Journal Entry의 총 크기 |
| 0x04 | 2 | Major Version |
| 0x06 | 2 | Minor Version |
| 0x08 | 8 | 본 Journal Entry와 관련 있는 File Reference Address |
| 0x10 | 8 | 부모의 File Reference Address |
| 0x18 | 8 | 저널 데이터($J)에서 해당 Journal Entry의 위치(USN) |
| 0x20 | 8 | Time stamp |
| 0x28 | 4 | Reason Flags |
| 0x2B | 4 | Source Information |
| 0x30 | 4 | Security ID(SID) |
| 0x34 | 4 | File Attributes |
| 0x38 | 2 | 파일 이름의 크기 |
| 0x3A | 2 | 파일 이름의 오프셋 |
| 0x3C | 가변적 | 파일 이름 |
| 맨 뒤쪽 | 가변적 | 8Byte로 정렬하기 위한 패딩 바이트 |
위 항목 중 존재하는 Major Version과 Minor Version은 NTFS 버전이 아니라 저널 데이터의 버전 정보이다. 지금 사용 중인 저널 데이터의 버전은 2.0이므로 Major 버전은 2가 되고 Minor 버전은 0이 들어가는게 보통이다. Source Information 항목에는 일반적으로 0값이 들어가지만, 만약 0이 아니면 해당 Journal Entry는 사용자가 아니라 OS에 의한 것이다.
아래 표는 Reason Flags 항목에 들어갈 수 있는 값들을 보여준다.
| 오프셋 | 설명 |
| 0x00000001 | 기본 $DATA 속성의 내용이 덮어 쓰여짐 |
| 0x00000002 | 기본 $DATA 속성의 내용이 추가됨 |
| 0x00000004 | 기본 $DATA 속성의 내용이 감소 |
| 0x00000010 | 이름이 있는 $DATA 속성의 내용이 덮어 쓰여짐 |
| 0x00000020 | 이름이 있는 $DATA 속성의 내용이 추가됨 |
| 0x00000040 | 이름이 있는 $DATA 속성의 내용이 감소 |
| 0x00000100 | 파일 또는 디렉토리가 생성됨 |
| 0x00000200 | 파일 또는 디렉토리가 삭제됨 |
| 0x00000400 | 파일의 확장 속성이 변경됨 |
| 0x00000800 | Security Descriptor가 변경됨 |
| 0x00001000 | 이름이 변경됨(이전 이름 보유) |
| 0x00002000 | 이름이 변경됨(새로운 이름 보유) |
| 0x00004000 | 인덱스 상태가 변경됨 |
| 0x00008000 | 파일 또는 디렉토리의 상태가 변경됨 |
| 0x00010000 | Hard Link가 생성되거나 삭제됨 |
| 0x00020000 | 압축 상태가 변경됨 |
| 0x00040000 | 암호화 상태가 변경됨 |
| 0x00080000 | Object ID가 변경됨 |
| 0x00100000 | Reparse Point 값이 변경됨 |
| 0x00200000 | 이름이 있는 $DATA 속성이 생성, 삭제, 변경됨 |
| 0x80000000 | 파일 또는 디렉토리가 닫힘 |
1.13.2. $Max 속성
| 위치(Offset) | 크기(Byte) | 설명 | |
| 0x00 | 8 | 저널 데이터의 최대 크기 | |
| 0x08 | 8 | 저널 데이터의 할당 크기 | |
| 0x10 | 8 | USN ID | |
| 0x18 | 8 | 존재하는 것 중 가장 작은 USN | |
위 항목들을 이용하여 저널 데이터의 기본적인 정보를 얻을 수 있다.
2. NTFS 메타 데이터 파일 분석
NTFS 파일시스템에서 NTFS 메타 데이터 파일에 대한 정보를 확인하는 것이 이번 2장의 목표이다.
2.1. NTFS 부트 레코드 분석
NTFS 메타 데이터 파일 분석을 위해서는 먼저 부트 레코드 항목의 분석이 필요하다. 부트 레코드 영역은 해당 볼륨의 여러 가지 설정 값들을 저장하고 있으며, 해당 볼륨이 부팅될 수 있도록 부팅에 필요한 실행 코드도 포함하고 있다. 이 영역에 대한 기본적인 내용은 FAT 파일시스템의 그것과 동일하다. 다만 차이점이 있다면 부트 레코드가 담고 있는 항목들이 다르다는 것이다.

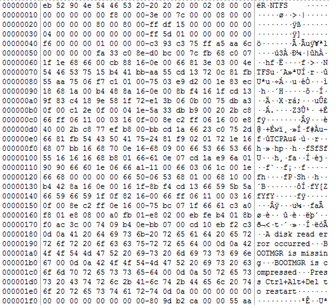

위 그림은 테스트 이미지의 NTFS 부트 레코드 이며, 각 항목에 대한 설명은 아래 표와 같다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Jump Boot Code | 0~2 | 3 | EB 52 90 | 부트 코드 점프 명령어 |
| OEM Name | 3~10 | 8 | ‘NTFS ’ | OEM 회사 문자열 |
| Byte Per Sector | 11~12 | 2 | 512 | 섹터 당 바이트 수 |
| Sector Per Cluster | 13 | 1 | 8 | 클러스터 당 섹터 수 |
| Reserved Sector Count | 14~15 | 2 | 0 | NTFS는 0으로 저장 |
| Media | 21 | 1 | 0xF8 | 볼륨 미디어 확인 |
| Total Sector | 40~47 | 8 | 1,433,599 | 볼륨 상에 있는 총 섹터 수 |
| Start of MFT | 48~55 | 8 | 0x04 | MFT의 시작 클러스터 주소 |
| Start of MFTMirr | 56~63 | 8 | 0x015DFF | MFTMirr의 시작 클러스터 주소 |
| MFT Entry Size | 64 | 1 | 0xF6 | MFT Entry의 크기 지정 |
| Index Record Size | 68 | 1 | 0x01 | 인덱스 레코드의 크기 |
| Serial Number | 72~79 | 8 | C3 93 C3 75 FF A5 AA 6C | 볼륨 시리얼 번호 |
| Signature | 510~511 | 2 | AA 55 | 시그니처 |
Byte Per Sector와 Sector Per Cluster값을 통해 클러스터 크기를 구할 수 있다.
| Sector Per Cluster * Bytes Per Sector = 클러스터 크기 => 8 * 512 = 4096 |
클러스터 당 섹터 수가 8이고, 섹터 당 512바이트이므로 클러스터의 크기는 4KB이다. 또한 Start of MFT 값을 통해 MFT의 시작 클러스터 주소를 알 수 있다.
2.2. MFT
2.2.1. MFT
MFT(Master File Table)는 볼륨에 존재하는 모든 파일과 디렉토리에 대한 정보를 담고 있는 테이블이다. 파일과 디렉토리들의 이름이 뭔지, 언제 생성되었는지, 크기가 얼마인지, 어디에 내용이 있는지, 소유자가 누구인지 전부 MFT 안에 담겨 있다. 이처럼 MFT는 NTFS에서 가장 중요한 구조체이다.
2.2.2. MFT Entry
MFT는 수많은 MFT Entry의 집합니다. 하나의 MFT Entry는 하나의 파일 또는 디렉토리에 대한 정보를 담고 있다. 하나의 MFT Entry에 2개의 파일 정보가 담길 수는 없다. 만약 어떤 파일이 담을 정보가 많아서 MFT Entry 1개에 정보를 모두 담을 수 없다면 MFT Entry 여러 개에 나눠서 담기도 한다.
MFT Entry는 크기 2부분으로 구성되어 있다. 첫 번째는 MFT Header 부분이다. 이 부분에는 해당 MFT Entry의 정보와 상태를 담고 있게 된다. MFT Entry Header의 크기는 42Byte로 고정되어 있다. 두 번째는 속성(Attribute)을 담는 부분이다. MFT Entry의 목적은 어떤 파일이나 디렉토리의 정보를 담는 것인데, 그 정보가 바로 속성들을 말한다. MFT Entry는 1KB의 크기 중에서 자신의 Header 크기인 42Byte를 제외한 남은 영역은 전부 속성들을 담기 위해 사용한다.
2.3. $MFT 분석
NTFS 부트 레코드 항목의 Start of MFT 값(클러스터 4)으로 이동하면 $MFT가 위치한다.
2.3.1. MFT Entry Header
모든 MFT Entry는 MFT Entry Header로 시작하게 된다. $MFT의 MFT Entry Header 항목은 다음 표와 같다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Signature | 0~3 | 4 | ‘FILE’ | 단순 문자열 |
| Offset of Fixup Array | 4~5 | 2 | 48 | Fixup 배열 위치 |
| Count of Fixup Values | 6~7 | 2 | 3 | Fixup 배열의 항목 수 |
| $LogFile Sequence Number(LSN) | 8~15 | 8 | 0x100A08 | $LogFile에 기록되어 있는 해당 데이터의 수행과 관련된 마지막 트랜잭션의 위치 |
| Sequence Value | 16~17 | 2 | 1 | MFT Entry 할당/해제 시 1씩 증가 |
| Hard Link Count | 18~19 | 2 | 1 | Hard Link 수 |
| Offset to First Attribute | 20~21 | 2 | 56 | 첫 번째 속성의 위치 |
| Flags | 22~23 | 2 | 0x1 | Flag 값 |
| Used Size of MFT Entry | 24~27 | 4 | 408 | MFT Entry 사용 Byte |
| Allocated Size of MFT Entry | 28~31 | 4 | 1024 | MFT Entry 크기(Byte) |
| File Reference to Base MFT Entry | 32~39 | 8 | 0 | non-base MFT Entry일 경우 자신의 base MFT Entry 위치 |
| Next Attribute ID | 40~41 | 2 | 0x04 | 미래에 생성될 속성이 가질 ID |
2.3.2. Fixup 배열
MFT Entry Headr 항목 중 Fixup에 관련된 항목이 2개 있다. Offset of Fixup Array라는 항목과 Count of Fixup Values라는 항목이다. Fixup이란 NTFS가 볼륨에 저장하는 데이터가 1개 이상의 섹터를 사용할 경우 각 섹터의 마지막 2Byte의 값을 특정 Signature 값으로 기록하고, 원래의 값은 따로 기억하고 있는 것을 말한다. 이런 Fixup 값은 해당 섹터의 데이터에 문제가 없는지를 검사할 때 사용한다.
2.3.3. 속성(Attributes)
속성은 MFT Entry Header, Fixup 배열 이후 마지막 표시자(End Marker)가 올 때까지 연속적으로 온다. 각 속성은 크게 속성 헤더와 속성 내용으로 나누어진다.
2.3.3.1 $STANDARD_INFORMATION
Fixup 배열 이후에 $STANDARD_INFORMATION 속성이 존재한다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Attribute Type Identifier | 0~3 | 4 | 0x10 | 해당 속성의 고유 Type ID |
| Length Of Attribute | 4~7 | 4 | 96 | 속성의 길이 |
| Non-Resident Flag | 8 | 1 | 0 | Resident |
| Length Of Name | 9 | 1 | 0 | 속성 이름의 길이 |
| Offset to Name | 10~11 | 2 | 0x18 | 속성 이름이 저장되어 있는 위치 |
| Flags | 12~13 | 2 | 0 | 속성의 여러 상태 |
| Attribute Identifier | 14~15 | 2 | 0 | 속성이 가지는 고유 값 |
| Size of Content | 16~19 | 4 | 72 | 속성 내용의 크기 |
| Offset to Content | 20~21 | 2 | 0x18 | 속성 내용이 시작되는 위치 |
| Indexed Flag | 22 | 1 | 0 | 검색에 사용되지 않는 속성 |
| Padding | 23 | 1 | 0 | 의미 없음 |
$STANDARD_INFORMATION 속성은 파일 생성 시간과 날짜, 파일의 소유자와 보안, 할당량에 관한 정보도 담고 있다. 이 속성의 Type ID는 16이며, 이 속성의 Type ID보다 더 작은 Type ID 값을 가진 속성은 존재하지 않으므로 언제나 MFT Entry의 맨 앞쪽에 이 속성이 위치한다. 단, non-base MFT Entry의 경우에는 이 속성이 존재하지 않으므로 이 경우는 제외한다. 또한 이 속성은 그 크기가 변하지 않고 언제나 고정되어 있으므로 항상 Resident 형태로 담겨 있다. 다음 표는 샘플 이미지에서의 속성 내용 항목들이다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Creation Time | 0~7 | 8 | 0x01cf60ae061a5a00 | 파일 생성 시간 |
| Modified Time | 8~15 | 8 | 0x01cf60ae061a5a00 | 파일 수정 시간 |
| MFT Modified Time | 16~23 | 8 | 0x01cf60ae061a5a00 | MFT 최종 수정 시간 |
| Accessed Time | 24~31 | 8 | 0x01cf60ae061a5a00 | 최종 파일 내용 접근 시간 |
| Flags | 32~35 | 4 | 0x06 | 숨김, 시스템 파일 |
| Maximum number of version | 36~39 | 4 | 0 | 파일에 허용되는 최대 버전 |
| Version Number | 40~43 | 4 | 0 | 파일의 버전 |
| Class ID | 44~47 | 4 | 0 | Class ID |
| Owner ID | 48~51 | 4 | 0 | 파일 소유자 ID |
| Security ID | 52~55 | 4 | 0x100 | Security ID |
| Quota Charged | 56~63 | 8 | 0 | 제한 량에서 파일 차지 정도 |
| USN | 64~71 | 8 | 0 | Update Sequence Number |
2.3.3.2 $FILE_NAME
$FILE_NAME 속성은 파일이나 디렉토리의 이름을 담는 속성이다. 이 속성에 이름이 저장될 때는 UTF-16으로 인코딩되어 저장된다. 이 속성의 Type ID는 48번이다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Attribute Type Identifier | 0~3 | 4 | 0x30 | 해당 속성의 고유 Type ID |
| Length Of Attribute | 4~7 | 4 | 68 | 속성의 길이 |
| Non-Resident Flag | 8 | 1 | 0 | Resident |
| Length Of Name | 9 | 1 | 0 | 속성 이름의 길이 |
| Offset to Name | 10~11 | 2 | 0x18 | 속성 이름이 저장되어 있는 위치 |
| Flags | 12~13 | 2 | 0 | 속성의 여러 상태 |
| Attribute Identifier | 14~15 | 2 | 0x02 | 속성이 가지는 고유 값 |
| Size of Content | 16~19 | 4 | 74 | 속성 내용의 크기 |
| Offset to Content | 20~21 | 2 | 0x18 | 속성 내용이 시작되는 위치 |
| Indexed Flag | 22 | 1 | 1 | 검색에 사용되는 속성 |
| Padding | 23 | 1 | 0 | 의미 없음 |
$FILE_NAME 속성은 빠른 파일 검색을 위해 사용되는 인덱스에도 존재하는 속성이다. 즉, 동일한 파일이나 디렉토리의 $FILE_NAME 속성이 인덱스에도 존재하고 해당 파일의 MFT Entry에도 존재하게 된다. 다음 표는 샘플 이미지에서의 속성 내용 항목들이다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| 부모 디렉토리의 File Reference Address | 0~7 | 8 | 0x5000000000005 | 자신을 담고 있는 디렉토리의 File Reference Address 주소 |
| Creation Time | 8~15 | 8 | 0x01cf60ae061a5a00 | 파일 생성 시간 |
| Modified Time | 16~23 | 8 | 0x01cf60ae061a5a00 | 파일 수정 시간 |
| MFT Modified Time | 24~31 | 8 | 0x01cf60ae061a5a00 | MFT 최종 수정 시간 |
| Accessed Time | 32~39 | 8 | 0x01cf60ae061a5a00 | 최종 파일 내용 접근 시간 |
| 파일의 할당 크기 | 40~47 | 8 | 28,672 | |
| 파일의 실제 크기 | 48~55 | 8 | 27,648 | |
| Flag | 56~59 | 4 | 0x06 | 숨김, 시스템 |
| Reparse Value | 60~63 | 4 | 0 | Reparse Type |
| 이름의 길이 | 64 | 1 | 4 | |
| 이름의 형식 | 65 | 1 | 0x03 | Win32&DOS |
| 이름 | 66~ | 가변적 | 0x540046004d00240304 | $MFT |
2.3.3.3 $DATA
$DATA 속성은 파일의 내용을 담고 있는 속성이다. 속성의 Type ID는 128이다.
$DATA 속성은 속성 헤더와 데이터로 구성되어 있다. 이 속성의 크기는 제한이 없으며, 만약 데이터의 크기가 700Byte 정도가 넘어가면 Windows는 해당 속성을 Resident에서 Non-Resident 속성으로 전환시킨다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Attribute Type Identifier | 0~3 | 4 | 0x80 | 해당 속성의 고유 Type ID |
| Length Of Attribute | 4~7 | 4 | 72 | 속성의 길이 |
| Non-Resident Flag | 8 | 1 | 1 | Non-Resident |
| Length Of Name | 9 | 1 | 0 | 속성 이름의 길이 |
| Offset to Name | 10~11 | 2 | 64 | 속성 이름이 저장되어 있는 위치 |
| Flags | 12~13 | 2 | 0 | 속성의 여러 상태 |
| Attribute Identifier | 14~15 | 2 | 0x01 | 속성이 가지는 고유 값 |
| Starting VCN of the runlist | 16~23 | 8 | 0 | Run List 시작 VCN 값 |
| Ending VCN of the runslist | 24~31 | 8 | 63 | Run List 마지막 VCN 값 |
| Offset to the run list | 32~33 | 2 | 64 | Run List의 시작 위치 |
| Compression unit size | 34~35 | 2 | 0 | 압축 단위 크기 |
| Padding | 36~39 | 4 | 0 | 의미 없음 |
| Allocated Size of attribute content | 40~47 | 8 | 262,144 | 속성 데이터가 할당 되어있는 클러스터의 총 크기 |
| Real Size of attribute content | 48~55 | 8 | 262,144 | 속성 데이터의 실제 크기(Byte) |
| Initialized Size of attribute content | 56~63 | 8 | 262,144 | 속성 데이터의 초기화 된 크기 |
| runlist | 64~ |
본 $DATA 속성은 Non-Resident 속성으로 Runlist를 통해 실제 데이터를 확인 할 수 있다.
위의 Run List의 구조대로 해석해보면 다음과 같다.
클러스터 런 : 11 40 04
Run 길이(1 bytes) : 64(0x40)
Run 오프셋(1 bytes) : 0x04
2.3.3.4 $BITMAP
$BITMAP 속성은 MFT와 Index의 할당 정보를 관리할 때 사용한다. $MFT에 존재하는 $BITMAP 속성은 MFT의 할당 정보를 관리하는 속성이 되고, 디렉토리의 정보를 담고 있는 MFT Entry에 존재하는 $BITMAP 속성은 해당 디렉토리의 Index 할당 정보를 관리한다.
$BITMAP 속성은 속성 헤더와 데이터로 구성되어 있다. 이 속성의 크기는 제한이 없다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Attribute Type Identifier | 0~3 | 4 | 0xB0 | 해당 속성의 고유 Type ID |
| Length Of Attribute | 4~7 | 4 | 72 | 속성의 길이 |
| Non-Resident Flag | 8 | 1 | 1 | Non-Resident |
| Length Of Name | 9 | 1 | 0 | 속성 이름의 길이 |
| Offset to Name | 10~11 | 2 | 64 | 속성 이름이 저장되어 있는 위치 |
| Flags | 12~13 | 2 | 0 | 속성의 여러 상태 |
| Attribute Identifier | 14~15 | 2 | 0x03 | 속성이 가지는 고유 값 |
| Starting VCN of the runlist | 16~23 | 8 | 0 | Run List 시작 VCN 값 |
| Ending VCN of the runslist | 24~31 | 8 | 1 | Run List 마지막 VCN 값 |
| Offset to the run list | 32~33 | 2 | 64 | Run List의 시작 위치 |
| Compression unit size | 34~35 | 2 | 0 | 압축 단위 크기 |
| Padding | 36~39 | 4 | 0 | 의미 없음 |
| Allocated Size of attribute content | 40~47 | 8 | 8,192 | 속성 데이터가 할당 되어있는 클러스터의 총 크기 |
| Real Size of attribute content | 48~55 | 8 | 4,104 | 속성 데이터의 실제 크기(Byte) |
| Initialized Size of attribute content | 56~63 | 8 | 4,104 | 속성 데이터의 초기화 된 크기 |
본 $BITMAP 속성은 Non-Resident 속성으로 Run List를 통해 실제 데이터를 확인 할 수 있다.
2.4. $MFT Mirr 분석
$MFT Mirr는 MFT Entry의 복사본이다. 이 파일은 최소한 처음 4개 MFT Entry 이상의 복사본을 자신의 $DATA 속성에 담고 있다.
2.4.1. MFT Entry Header
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Signature | 0~3 | 4 | ‘FILE’ | 단순 문자열 |
| Offset of Fixup Array | 4~5 | 2 | 48 | Fixup 배열 위치 |
| Count of Fixup Values | 6~7 | 2 | 3 | Fixup 배열의 항목 수 |
| $LogFile Sequence Number(LSN) | 8~15 | 8 | 0 | $LogFile에 기록되어 있는 해당 데이터의 수행과 관련된 마지막 트랜잭션의 위치 |
| Sequence Value | 16~17 | 2 | 1 | MFT Entry 할당/해제 시 1씩 증가 |
| Hard Link Count | 18~19 | 2 | 1 | Hard Link 수 |
| Offset to First Attribute | 20~21 | 2 | 56 | 첫 번째 속성의 위치 |
| Flags | 22~23 | 2 | 0x1 | Flag 값 |
| Used Size of MFT Entry | 24~27 | 4 | 344 | MFT Entry 사용 Byte |
| Allocated Size of MFT Entry | 28~31 | 4 | 1024 | MFT Entry 크기(Byte) |
| File Reference to Base MFT Entry | 32~39 | 8 | 0 | non-base MFT Entry일 경우 자신의 base MFT Entry 위치 |
| Next Attribute ID | 40~41 | 2 | 0x03 | 미래에 생성될 속성이 가질 ID |
2.4.2. Fixup 배열
2.4.3. 속성(Attributes)
속성은 MFT Entry Header, Fixup 배열 이후 마지막 표시자(End Marker)가 올 때까지 연속적으로 온다. 각 속성은 크게 속성 헤더와 속성 내용으로 나누어진다.
2.4.3.1 $STANDARD_INFORMATION
Fixup 배열 이후에 $STANDARD_INFORMATION 속성이 존재한다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Attribute Type Identifier | 0~3 | 4 | 0x10 | 해당 속성의 고유 Type ID |
| Length Of Attribute | 4~7 | 4 | 96 | 속성의 길이 |
| Non-Resident Flag | 8 | 1 | 0 | Resident |
| Length Of Name | 9 | 1 | 0 | 속성 이름의 길이 |
| Offset to Name | 10~11 | 2 | 0x18 | 속성 이름이 저장되어 있는 위치 |
| Flags | 12~13 | 2 | 0 | 속성의 여러 상태 |
| Attribute Identifier | 14~15 | 2 | 0 | 속성이 가지는 고유 값 |
| Size of Content | 16~19 | 4 | 72 | 속성 내용의 크기 |
| Offset to Content | 20~21 | 2 | 0x18 | 속성 내용이 시작되는 위치 |
| Indexed Flag | 22 | 1 | 0 | 검색에 사용되지 않는 속성 |
| Padding | 23 | 1 | 0 | 의미 없음 |
2.4.3.2 $FILE_NAME
$FILE_NAME 속성은 파일이나 디렉토리의 이름을 담는 속성이다. 이 속성에 이름이 저장될 때는 UTF-16으로 인코딩되어 저장된다. 이 속성의 Type ID는 48번이다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Attribute Type Identifier | 0~3 | 4 | 0x30 | 해당 속성의 고유 Type ID |
| Length Of Attribute | 4~7 | 4 | 112 | 속성의 길이 |
| Non-Resident Flag | 8 | 1 | 0 | Resident |
| Length Of Name | 9 | 1 | 0 | 속성 이름의 길이 |
| Offset to Name | 10~11 | 2 | 0x18 | 속성 이름이 저장되어 있는 위치 |
| Flags | 12~13 | 2 | 0 | 속성의 여러 상태 |
| Attribute Identifier | 14~15 | 2 | 0x02 | 속성이 가지는 고유 값 |
| Size of Content | 16~19 | 4 | 82 | 속성 내용의 크기 |
| Offset to Content | 20~21 | 2 | 0x18 | 속성 내용이 시작되는 위치 |
| Indexed Flag | 22 | 1 | 1 | 검색에 사용되는 속성 |
| Padding | 23 | 1 | 0 | 의미 없음 |

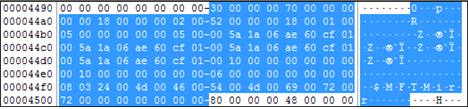

다음 표는 샘플 이미지에서의 속성 내용 항목들이다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| 부모 디렉토리의 File Reference Address | 0~7 | 8 | 0x5000000000005 | 자신을 담고 있는 디렉토리의 File Reference Address 주소 |
| Creation Time | 8~15 | 8 | 0x01cf60ae061a5a00 | 파일 생성 시간 |
| Modified Time | 16~23 | 8 | 0x01cf60ae061a5a00 | 파일 수정 시간 |
| MFT Modified Time | 24~31 | 8 | 0x01cf60ae061a5a00 | MFT 최종 수정 시간 |
| Accessed Time | 32~39 | 8 | 0x01cf60ae061a5a00 | 최종 파일 내용 접근 시간 |
| 파일의 할당 크기 | 40~47 | 8 | 4,096 | |
| 파일의 실제 크기 | 48~55 | 8 | 4,096 | |
| Flag | 56~59 | 4 | 0x06 | 숨김, 시스템 |
| Reparse Value | 60~63 | 4 | 0 | Reparse Type |
| 이름의 길이 | 64 | 1 | 8 | |
| 이름의 형식 | 65 | 1 | 0x03 | Win32&DOS |
| 이름 | 66~ | 가변적 | 0x540046004d00240304 | $MFT Mirr |
2.4.3.3 $DATA
$DATA 속성은 파일의 내용을 담고 있는 속성이다. 속성의 Type ID는 128이다.
$DATA 속성은 속성 헤더와 데이터로 구성되어 있다. 이 속성의 크기는 제한이 없으며, 만약 데이터의 크기가 700Byte 정도가 넘어가면 Windows는 해당 속성을 Resident에서 Non-Resident 속성으로 전환시킨다.
| 이름 | 위치(Offset) | 크기(Byte) | 값 | 설명 |
| Attribute Type Identifier | 0~3 | 4 | 0x80 | 해당 속성의 고유 Type ID |
| Length Of Attribute | 4~7 | 4 | 72 | 속성의 길이 |
| Non-Resident Flag | 8 | 1 | 1 | Non-Resident |
| Length Of Name | 9 | 1 | 0 | 속성 이름의 길이 |
| Offset to Name | 10~11 | 2 | 64 | 속성 이름이 저장되어 있는 위치 |
| Flags | 12~13 | 2 | 0 | 속성의 여러 상태 |
| Attribute Identifier | 14~15 | 2 | 0x01 | 속성이 가지는 고유 값 |
| Starting VCN of the runlist | 16~23 | 8 | 0 | Run List 시작 VCN 값 |
| Ending VCN of the runslist | 24~31 | 8 | 0 | Run List 마지막 VCN 값 |
| Offset to the run list | 32~33 | 2 | 64 | Run List의 위치 |
| Compression unit size | 34~35 | 2 | 0 | 압축 단위 크기 |
| Padding | 36~39 | 4 | 0 | 의미 없음 |
| Allocated Size of attribute content | 40~47 | 8 | 4,096 | 속성 데이터가 할당 되어있는 클러스터의 총 크기 |
| Real Size of attribute content | 48~55 | 8 | 4,096 | 속성 데이터의 실제 크기(Byte) |
| Initialized Size of attribute content | 56~63 | 8 | 4,096 | 속성 데이터의 초기화 된 크기 |
본 $FILE_NAME 속성은 Non-Resident 속성으로 Run List를 통해 실제 데이터를 확인 할 수 있다.
Appendix. 참고 문헌
- 브라이언 캐리어, 주필환, “파일시스템 포렌식 분석”, 케이앤피IT, 2010.
- 정준석, “임베디드 개발자를 위한 파일시스템의 원리와 실습”, 2006.
- Security CodeName bitnang, “파일시스템 4_5 NTFS 메타 데이터 파일 & 파일 읽기, “http://blog.naver.com/bitnang/70185263214”
